19英寸标准机柜安装，控制器前端包含24个RJ45接口，可以连接电子配线架， 具有RJ45以太网接口，可以上行连接交换机， 使用RJ45-RJ45跳线连接电子配线架，执行管理员发送来的工单，向MCU发送请求，定时扫描端口，并将结果返回服务器，断电再启动，数据自动恢复，最大支持24条电子配线架管理。

产品特点

1.  网络控制器，最大支持24条电子配线架，可以提供以太网连接支持更多的电子配线架；

2.  标准19”机柜安装，高度1RU；

3.  背板接口：10/100Mbps以太网接口一个，AC电源接口；

4.  正面接口：24个标准RJ45型控制接口，通过RJ45跳线与电子配线架连接；

5.  执行管理员发来的工单；

6.  定时扫描端口并把结果返还给管理软件；

7.  支持以太网方式组网；

8.  带有24个LED指示灯，可实时监测每条电子配线架的连接状态；

9.  工作电源：100~220V，50~60Hz；

10.  兼容端口型单配线架管理模式和链路型双配线架两种管理模式；★

11.  常规跳线或一端双探针二端LED指示灯即可实现端口型单配线架管理；★

12.  二端单探针或二端带双探针和LED指示灯可实现链路型双配线架管理。★

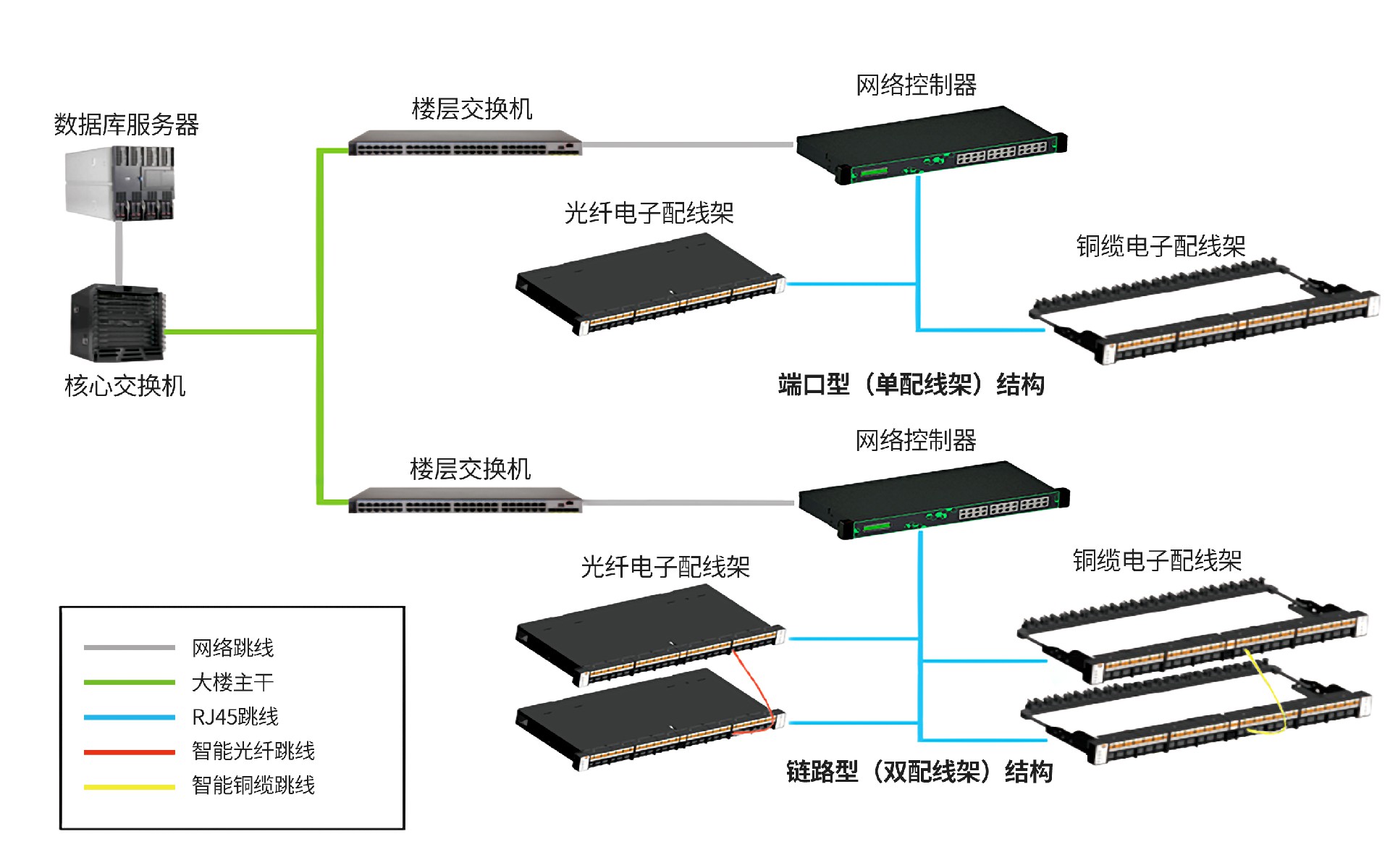

电子配线架链接拓扑示意图
